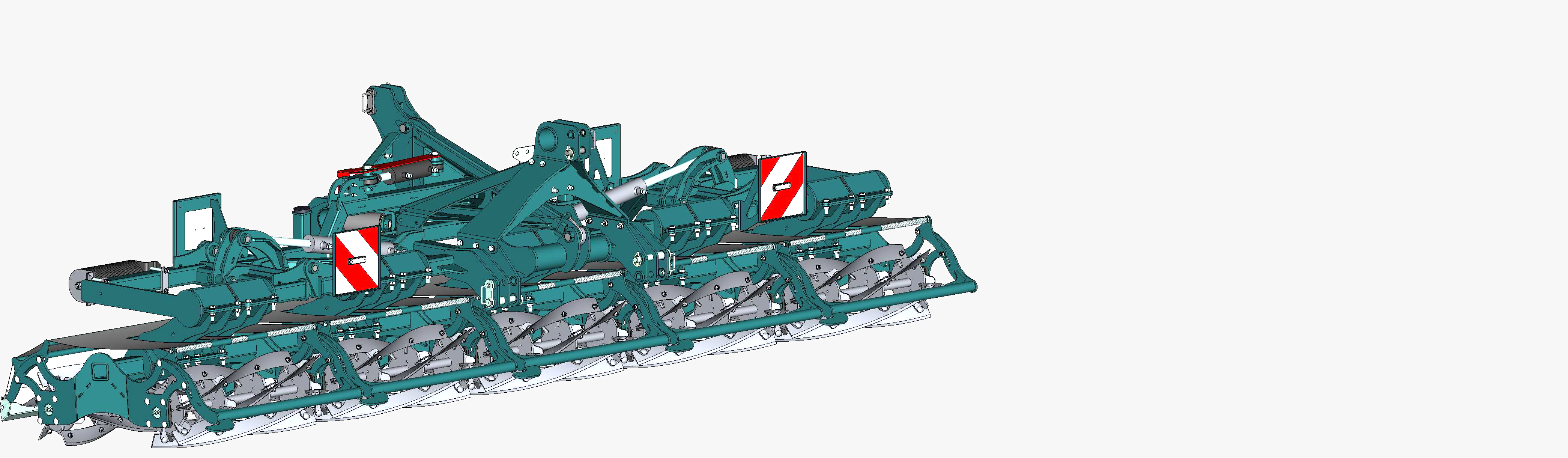

innoMADE Messerwalze

Stoppel- und Zwischenfruchtmanagement

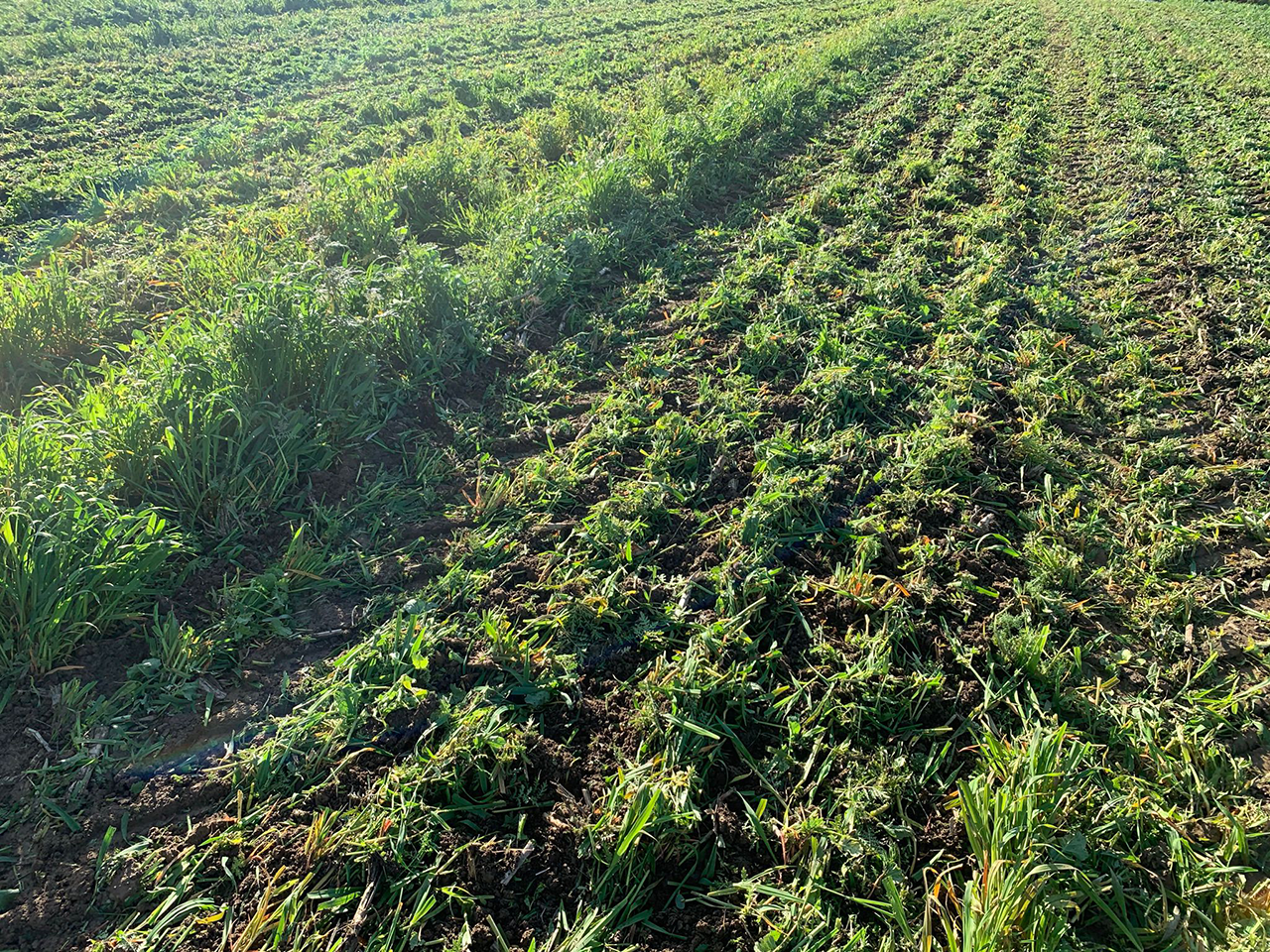

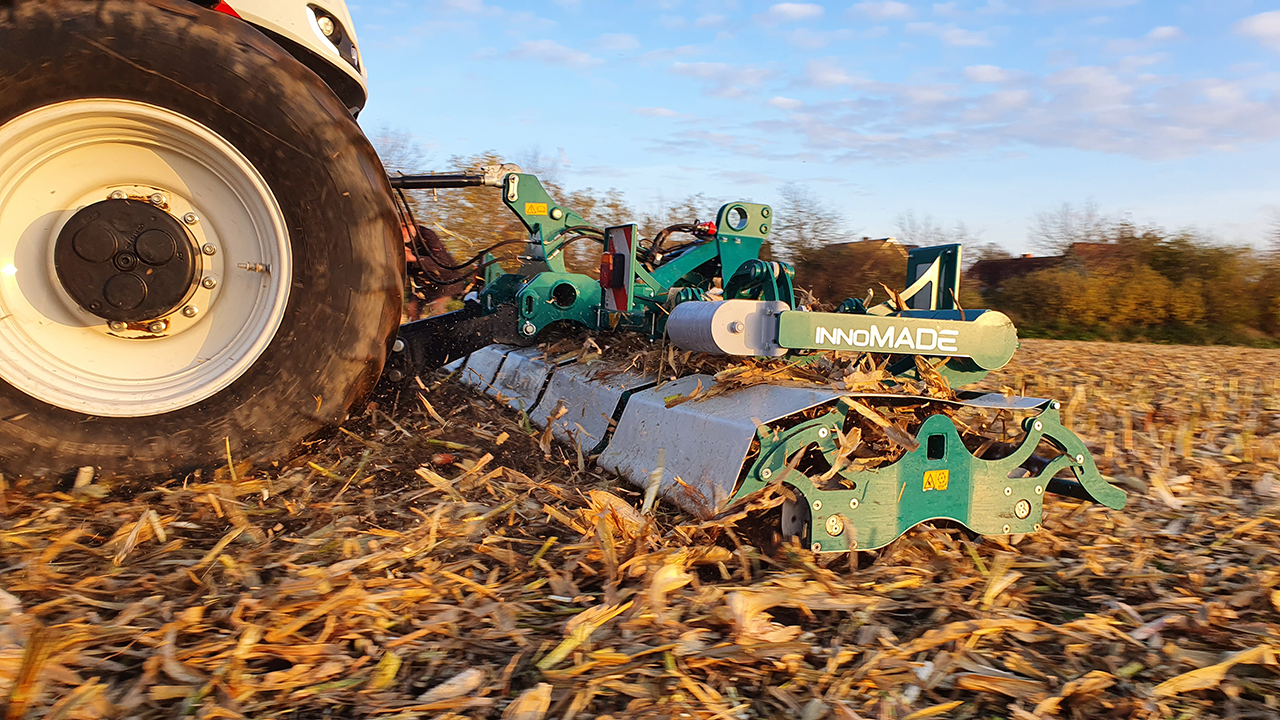

Die innoMADE Messerwalze schneidet und bricht Stoppel sowie Zwischenfrüchte bei Fahrgeschwindigkeiten bis 25 km/h. Die hohe Flächenleistung, bei zugleich niedrigem Verbrauch, macht sie zu einem umweltfreundlichen und ebenso effizienten Werkzeug für die ganzjährige, ultraleichte Bodenbearbeitung. Der Maisstoppelsturz mit der Messerwalze ist zudem ein wirkungsvolles Mittel, den Lebensraum der Larven des Maiszünslers einzudämmen. Durch leichtes Einarbeiten des zerkleinerten Materials in die oberste Bodenschicht wird darüber hinaus die Rotte beschleunigt.
innoMADE Messerwalze - extreme Laufruhe

Extreme Laufruhe

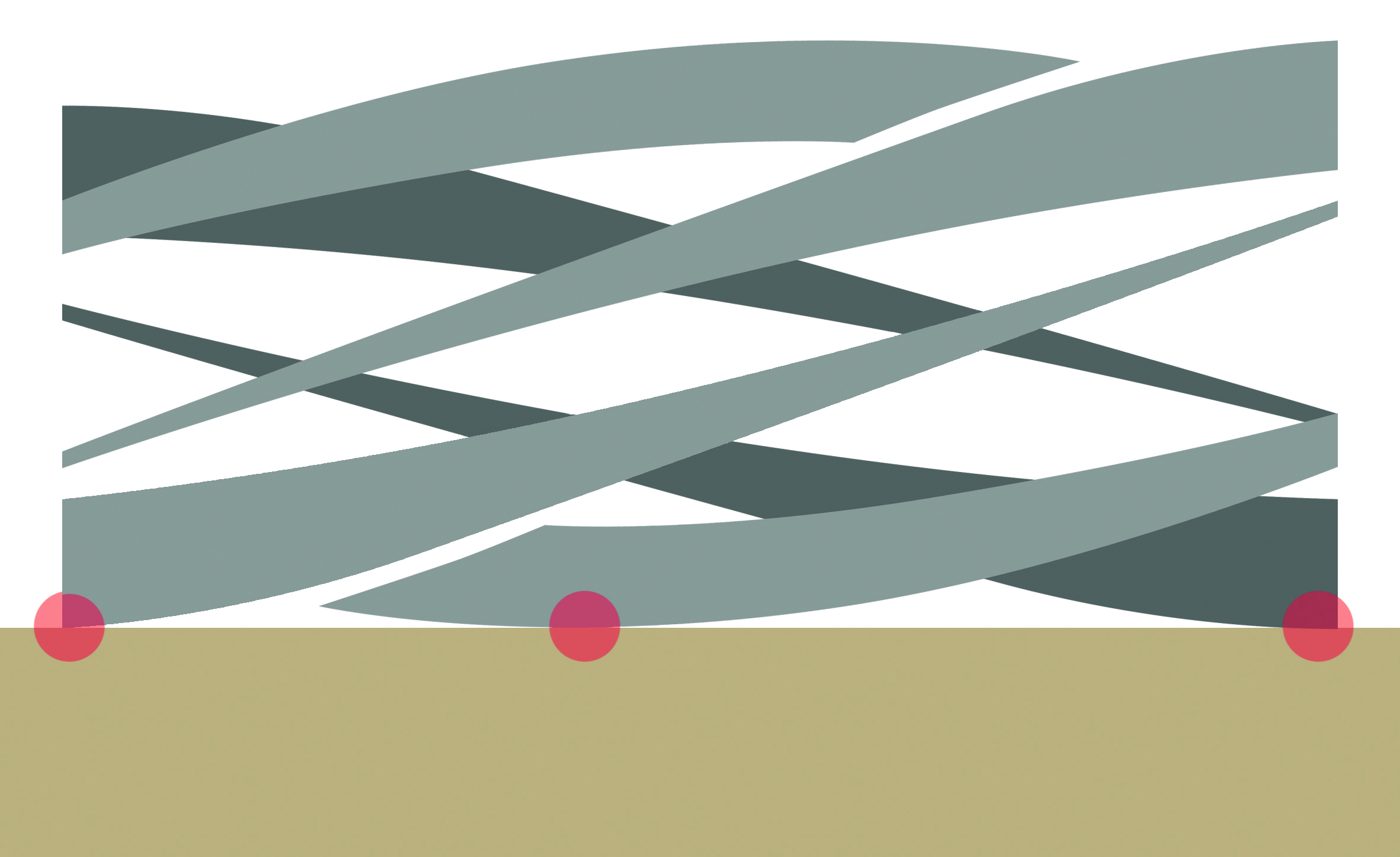

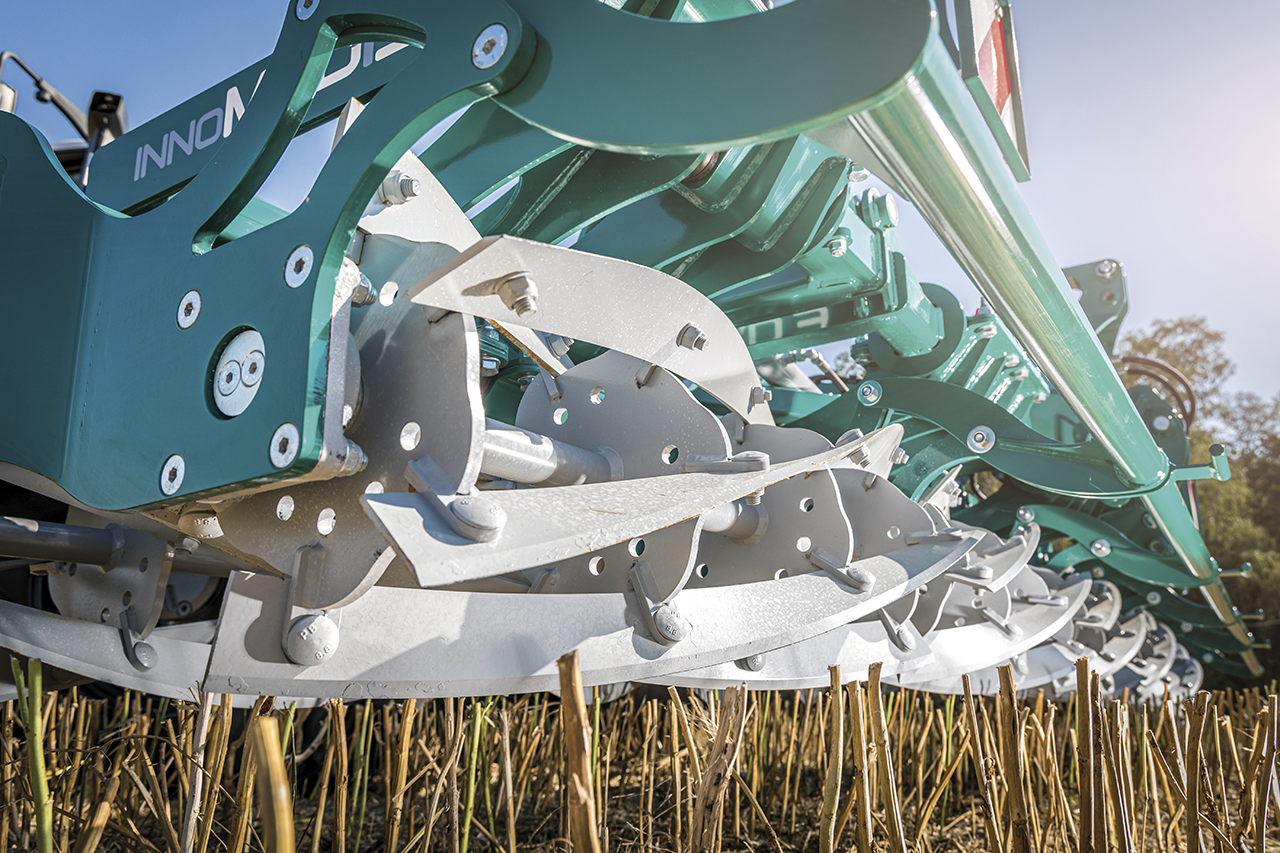

Eine doppelt gefederte Koppelschwinge sowie die Helixform der Schneiden setzen für Messerwalzen den Maßstab in Bezug auf Laufruhe und Leichtzügigkeit. Die extreme Verdrehung sorgt dafür, dass der hohe Auflagedruck stets sehr konzentriert und punktuell entlang der Messerschneide wirkt. Konstant gute Schnittergebnisse sind schlussendlich das Resultat.
innoMADE Messerwalze - Kreuzschnitt

Kreuzschnitt

Zwei mit seitlichem Versatz hintereinander verbaute Messerwellen bilden kompakte Tandem-Messereinheiten mit jeweils einem Meter Arbeitsbreite. Die gegensätzliche Verdrehung der ersten und zweiten Messerwelle ermöglicht einen sauberen Kreuzschnitt. Hierzu tragen auch die verhältnismäßig dünnen Schneiden der Messer bei. Sie sind gefertigt aus gehärtetem Borstahl (>45 HRC) und erzielen im Betrieb einen Selbstschärfeffekt.

Vollflächige Schnittwirkung

Für eine gleichmäßige Auflagelast und optimale Schnittergebnisse ist bei den 3- und 5-Meter-Messerwalzen eine Zusatzballastierung (2 x 50 kg) möglich. Die größeren Modelle verfügen über eine hydraulische Auflagedruckregelung.

Der seitliche Versatz zwischen den beiden Messerwellen schließt die Lücke, die zwischen den nebeinander angebrachten Tandemmessereinheiten entstehen würde und ermöglicht so einen vollflächigen Schnitt über die gesamte Arbeitsbreite. Die Wellen tragen jeweils sechs Messer, die wiederum so montiert sind, dass V-förmige Öffnungen zwischen den Schneiden entstehen. Diese ermöglichen, dass zerkleinertes Material leicht wieder herauskatapultiert wird.

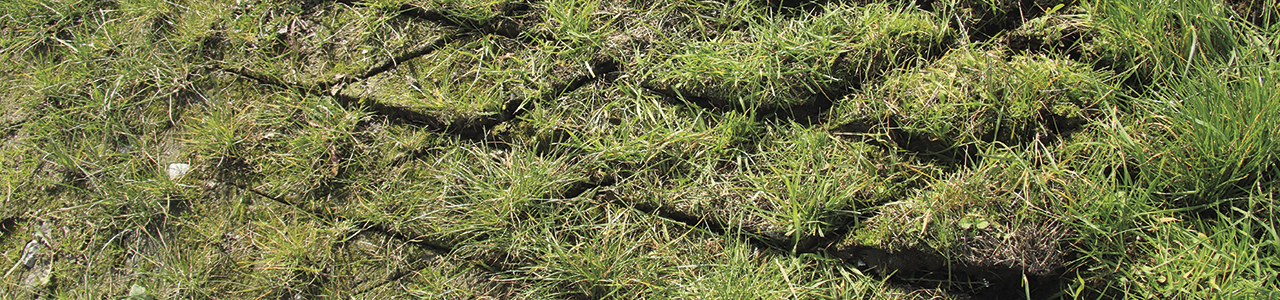

Abdruck Kreuzschnitt
Abdruck Kreuzschnitt

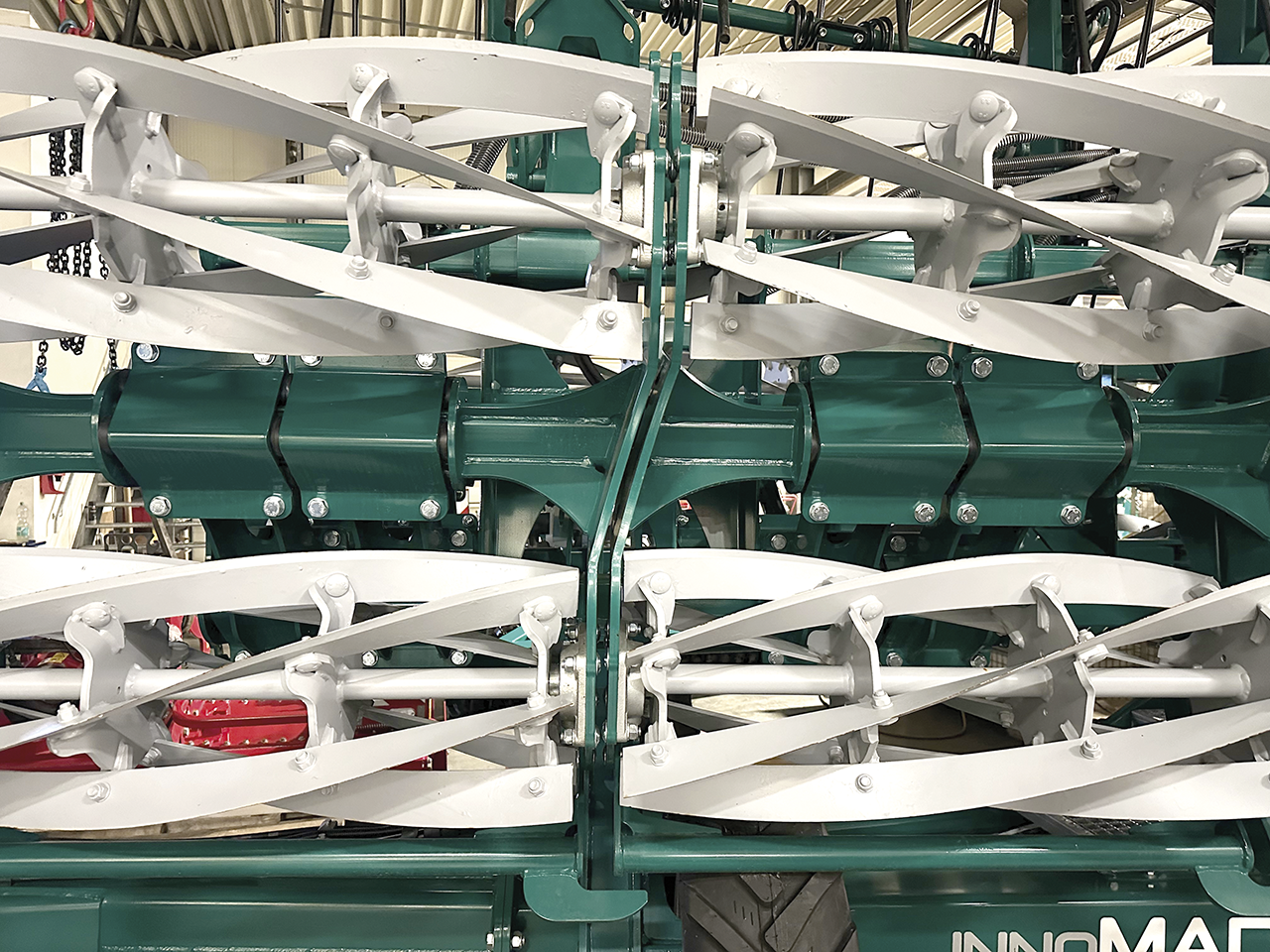

innoMADE Messerwalze - Seitlicher Versatz
Seitlicher Versatz
innoMADE Messerwalze - V-förmige Öffnung der Messer
V-förmige Öffnung zwischen den Schneiden
innoMADE Messerwalze - Zusatzballastierung
Zusatzballastierung für 3m- und 5m-Messerwalze
innoMADE Messerwalze - Klappung

Rahmen & Technische Komponenten

Zur Vermeidung von Fahrspuren, dient ein Frontanbaubock. Kompakte Bauweise und kurzer Überhang sorgen sowohl für gute Sichtverhältnisse als auch für nahezu uneingeschränkte Manövrierbarkeit. Für die 5-Meter-Messerwalze gilt dies, dank 180°-Klappung, auch im Straßenverkehr. Von der 3- bis zur 7-Meter-Messerwalze kommen alle Modelle mit einer Transportbreite von 2,98 m aus.

Heck- und Frontanbau

Der Anbau der Messerwalzen kann, dank optional verfügbarem Frontanbaubock, am Front- bzw. Heck-Dreipunkt-Kraftheber (Kat. II & III) des Traktors erfolgen. Überfahrten in Kombination mit anderen Geräten, wie beispielsweise einer Sämaschine oder Scheibenegge, sind für die Messerwalze problemlos möglich. Bereits bei niedriger Geschwindigkeit entfaltet sie, insbesondere durch die hohe, punktuelle Auflagelast entlang der helixförmigen Messerschneiden, große Schnittwirkung.

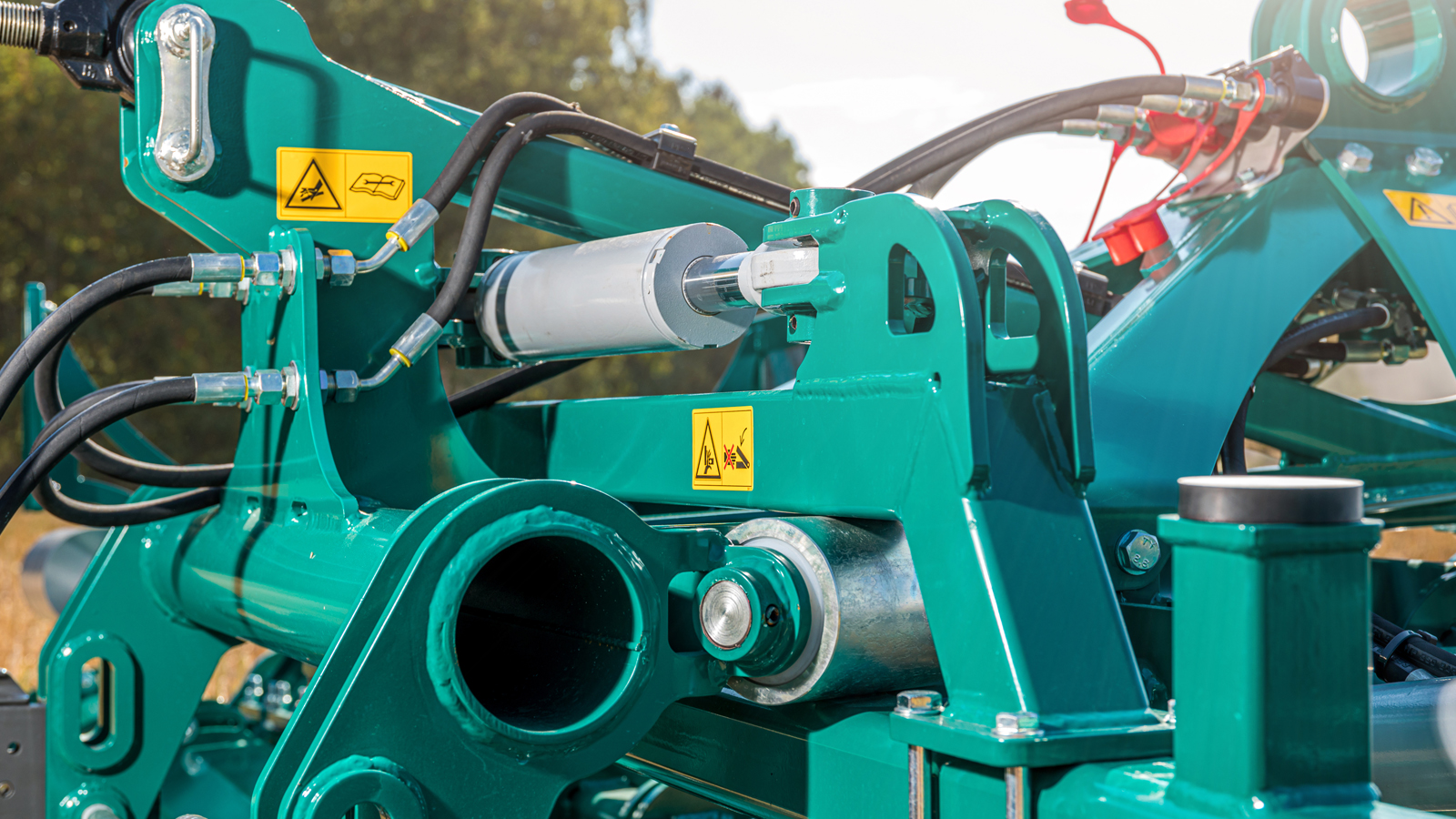

innoMADE Messerwalze - Aktivlenkung

Aktivlenkung
(MW 300, MW 400 & MW 500)

Ein Querzylinder, verbaut im lenkbaren Frontanbaubock, dient der aktiven Lenkunterstützung bei Konturfahrten und wirkt insbesondere bei kleineren Schleppern zuverlässig gegen Hangabdrift. In Schwimmstellung ermöglicht er ein passives Nachlaufen des Gerätes.
innoMADE Messerwalze - Gewebeplanen zum Schutz

Intelligenter Schutz

Die verbaute, extrem strapazierfähige Gewebeplane schützt auch bei hohen Geschwindigkeiten vor Beschädigungen durch umherfliegende Objekte. Anders als bei starren Schutzblechen, bleiben bei dieser elastischen Lösung Verstopfungen und Verformungen aus.
MW 600 & MW700 - Seitenteile & Klappung

Seitenteile & Klappung
(MW 600 & MW 700)

Anders als die Modelle mit geringerer Arbeitsbreite, verfügen die 6- und 7-Meter-Messerwalzen über einen 90°-Klappmechanismus. Mit ebenfalls 2,98 m, ändert sich an der Transportbreite jedoch nichts.

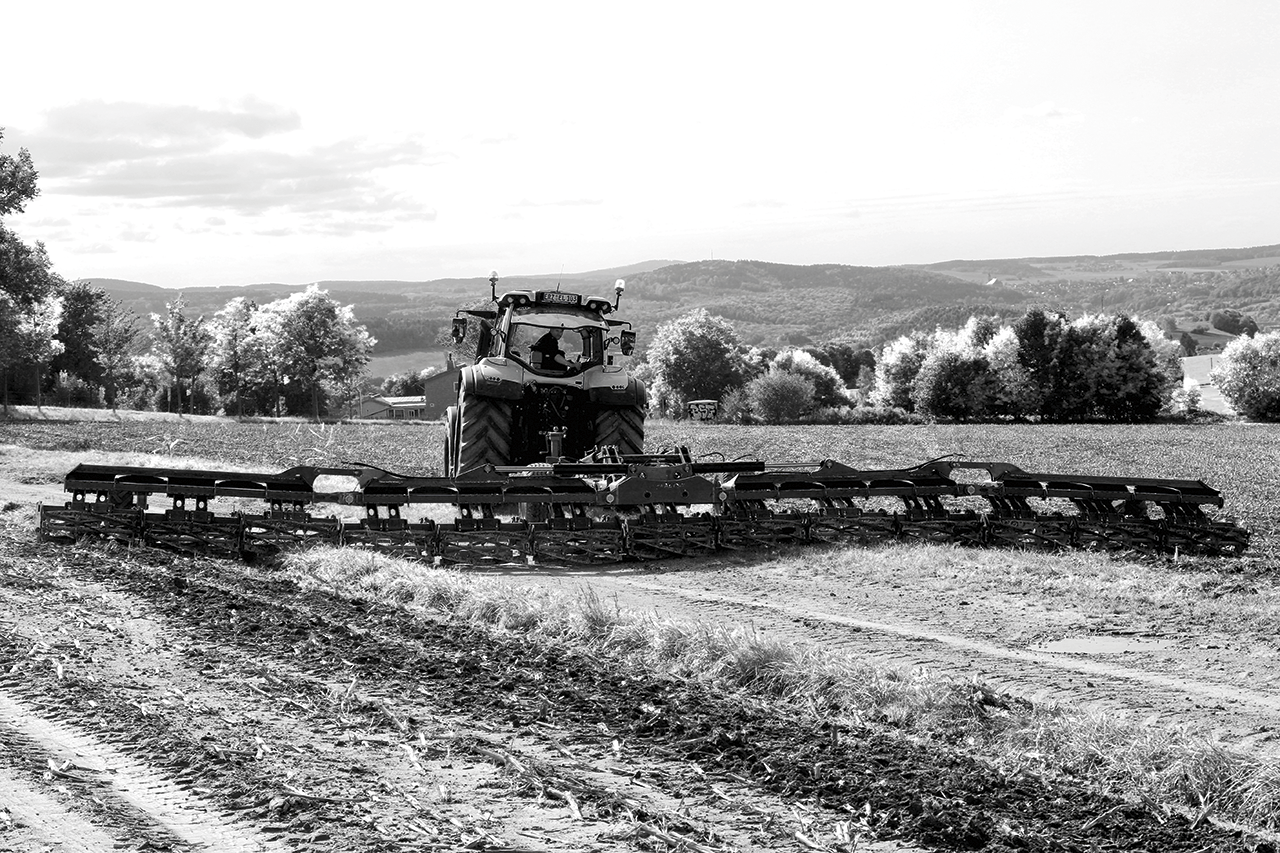

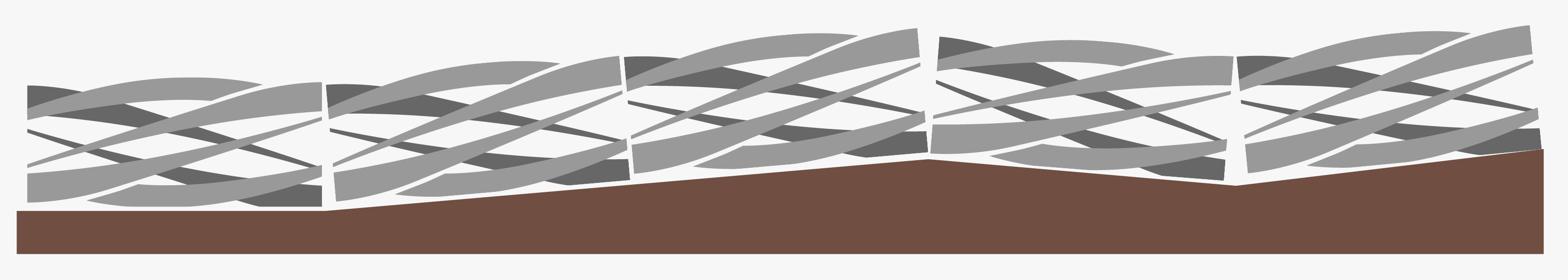

Ein weiteres Unterscheidungsmerkmal zu den anderen Modellen, ist der gedämpfte Pendelausgleich an den Seitenteilen. Dieser sorgt, zusätzlich zu den kompakten Tandem-Messereinheiten und der doppelt gefederten Koppelschwinge, für ideale Bodenanpassung und damit ein gleichmäßiges Schnittbild über die gesamte Arbeitsbreite.
Klappung MW 600 / MW 700
Klappung MW 600 / MW 700
Klappung MW 600 / MW 700
Klappung MW 600 / MW 700
Klappung MW 600 / MW 700
Klappung MW 600 / MW 700
Klappung MW 600 / MW 700
Klappung MW 600 / MW 700

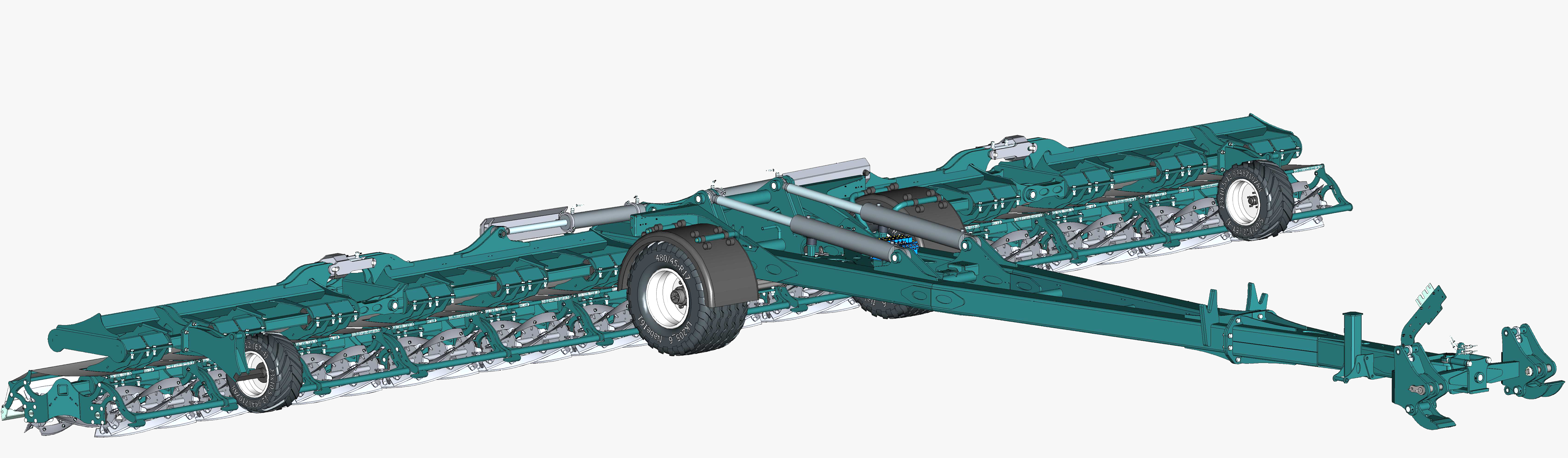

MW 1200 - Klappung & Flächenleistung

Klappung & Flächenleistung
(MW 1200)

Durch den "Klapp-Schwenk-Mechanismus" erreicht das größte Modell der Messerwalzen eine Transportbreite von 2,65 m bei einer Gesamtlänge von 7,55 m. Der Anbau am Schlepper erfolgt hier an der K 80.

Neben ihrer Schnittwirkung, überzeugt die 12-Meter-Messerwalze insbesondere durch kostengünstige Flächenleistung. Unter normalen Bedingungen und auf ebener Fläche bearbeitet die Messerwalze ca. 24 ha pro Stunde bei technikschonenden 19 km/h Durchschnittsgeschwindigkeit und einem Verbrauch zwischen 1.5 und 2 Litern Diesel pro Hektar.

MW 500 in Aktion

Modellübersicht & Technische Daten

Modell
MW 300
MW 400
MW 500
MW 600
MW 700
MW 1200
Transportbreite [cm]
298
265
Klappung
ohne
180°
90°
Klapp-Schwenk-Mechanismus
Anbau
Dreipunkt Kat. II & III
K 80
Anzahl Tandemmessereinheiten
3
5
7
13
Arbeitsbreite [cm]
293
435
490
630
680
1.265
Maximales Gesamtgewicht [kg]
1.200
1.850
1.950
2.600
2.750
6.200
Verstellbarer Niederhalter
Frontanbau fest*
*Straßentransport in Front lt. StVZO nicht zulässig

Frontanbau lenkbar*
Aktivlenkung*
Zusatzballastierung*
2 x 50 kg
Hydraulische Auflagedruckregelung
Warntafeln mit Beleuchtung
vorn & hinten
vorn & hinten*
hinten
* Optionale Zusatzausstattung
